RESTOMOD TRIMBLE 5603 ESTACIÓN TOTAL ROBÓTICA & SUBSISTEMA DE CAMPO INTEGRADO
En la topografía de alta precisión, el rendimiento y la fiabilidad métrica depende tanto de la estabilidad electro-óptica de la estación como de la ergonomía, la ligereza, la autonomía ininterrumpida, el control metrológico acreditado y la logística de transporte del equipo.
Este desarrollo restomod transforma la estación total robótica Trimble 5603 DR200+ en un instrumento de campo mucho más ligero, de alta respuesta informática, mejoras en el Trimble Tablet Rugged PC, con trazabilidad metrológica oficial y total autonomía energética.
¿Qué es?
Una actualización integral de hardware, arquitectura energética, unidad controladora y logística de transporte que sustituye los puntos débiles de la tecnología heredada —baterías de NiMH aquejadas de efecto memoria, la controladora original, el pesado jalón de batería y la voluminosa caja rígida de transporte amarilla— por una infraestructura moderna, eficiente y ligera por dentro, manteniendo intacta la estética y robustez mítica de Trimble / Geodimeter.
IMAGEN: RESTOMOD TRIMBLE 5603 ROBÓTICA EQUIPADA CON BATERÍAS LiFePO4, CERTIFICADO DE CALIBRACIÓN AL-TOP, JALÓN DE CARBONO SECO, RMT 606 CON TALENTCELL, TRIMBLE TABLET CON SSD ZIF Y LOWEPRO DZ200.
Ventaja técnica
Conversión energética de la estación total a LiFePO4
Sustitución de las antiguas baterías NiMH por tecnología de Fosfato de Hierro y Litio (LiFePO4). Entrega una curva de descarga completamente plana a 12V reales, eliminando los reinicios por caída de tensión durante el esfuerzo continuo de los servomotores en modos Autolock y Robótico, garantizando además seguridad térmica absoluta e inmunidad a bajas temperaturas.
Calibración oficial y control metrológico AL-TOP TOPOGRAFÍA
Sometimiento periódico del instrumento a pruebas de verificación, colimación y ajuste instrumental en el Servicio Técnico Oficial Trimble (Al-Top Topografía S.A.) mediante banco de pruebas Johansson antivibratorio de granito y patrones geodésicos certificados por el Centro Español de Metrología (CEM) bajo norma ISO 9001:2015. Garantiza una precisión angular certificada.
Estación total robótica Trimble 5603 DR200+
Se preserva la precisión angular nominal de 3" (1,0 mgon), la tracción por servomotores de 4 velocidades y la medición de distancias DR Estándar con alcance coaxial a un prisma de hasta 3.000 m, manteniendo la homologación del instrumento original.

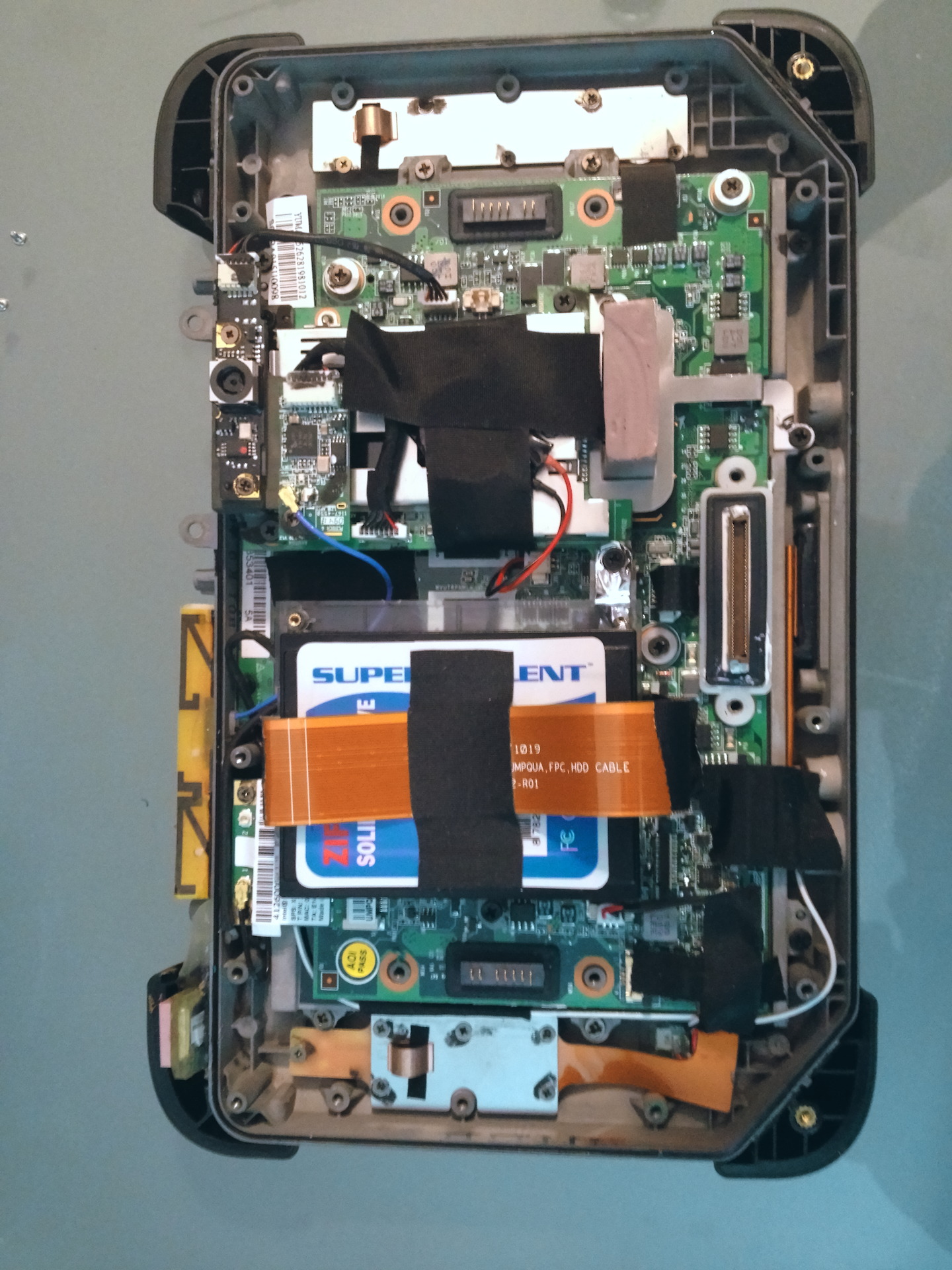

Unidad de control Trimble Tablet Rugged PC (SSD ZIF 256 GB + 5.100 mAh Li-ion + TP-Link Archer T3U)
Intervención interna en el control de campo de 7 pulgadas (IP67, norma militar MIL-STD-810F): sustitución del disco magnético por una unidad SSD ZIF de 256 GB para la ejecución sin latencias de Trimble Access con ortofotos y cartografía. Instalación de Wifi ultra rápido mediante TP-Link Archer T3U. La alimentación se refuerza con baterías de Li-ion de alto rendimiento Cameron Sino (5.100 mAh a 7,4V), garantizando operatividad ininterrumpida durante jornadas de más de 10 horas de captura continua.
Miniprisma Activo Trimble RMT 606 + Alimentación externa TALENTCELL + soporte sujeción
Modernización del conjunto de puntería mediante un paquete de baterías de iones de litio TalentCell de 12V/3.000 mAh con soporte de sujeción junto a la base del prisma. Su diseño compacto y ligero proporciona alimentación constante al sistema de diodos emisores de infrarrojos del RMT 606, asegurando un enganche del haz robótico instantáneo y sin interrupciones durante toda la jornada.
Jalón robótico SECO de fibra de carbono (Sistema TWISTLOC + Pasador pasante)
Sustitución del antiguo jalón metálico con batería por el jalón telescópico SECO de fibra de carbono (diámetro exterior de 32 mm y peso reducido de 1,1 kg a 1,5 kg). Integra doble sistema de fijación: rosca micrométrica TWISTLOC libre de mantenimiento y pasador de bloqueo mecánico en acero inoxidable cada 20 cm, erradicando las desviaciones verticales inducidas por holguras o deslizamientos involuntarios del tubo interior.
Logística y transporte modular (Mochila fotográfica LOWEPRO DZ200)
Sustitución del voluminoso y rígido maletín de transporte amarillo de fábrica por una mochila fotográfica a prueba de agua y modular Lowepro DZ200 equipada con divisores internos acolchados reforzados. Este cambio optimiza drásticamente el espacio, el peso y la ergonomía de carga en campo, permitiendo alojar de manera compartimentada, protegida y accesible la estación total, el cableado de interconexión, la batería LiFePO4 y todos los accesorios.
Disponibilidad
Instrumental y protocolos desarrollados internamente para uso exclusivo en mis proyectos. Registro de especificaciones y marco técnico bajo el dominio ricardoalcacer.com.
